XD型空气输送斜槽


       本设备为法国引进技术用于输送干燥粉料,结构上采用瘦高型,供气系统采取分段供气,确保输送稳定可靠,透气层选用新五层帆布输送板,用硅橡胶密封,有效地防止漏气、漏粉。
       主要技术参数
型号/规格 XD-125 XD-150 XD-170 XD-200 XD-250 XD-300 XD-350 XD-400
槽体宽度(mm) 125 150 170 200 250 300 350 400
布置倾角 5°-6°斜度(8.74%-10.51%)
设计料层厚度(mm) 40 50 65 85 85 190
输送能力(倾角5°m³/h) 20 30 45 65 90 115 130 150
工作压力(Kpa) 3.5-5
耗气量(m³/m透气min) 1.5-3
       槽体尺寸表
规格B A1 D H H1 L1
125 215 376 220 60 2000
1500
2500
150 240 416 240 60
170 260 426 260 70
200 290 436 260 80
250 340 436 260 80
300 390 446 270 80
350 440 446 270 90
400 490 456 270 90

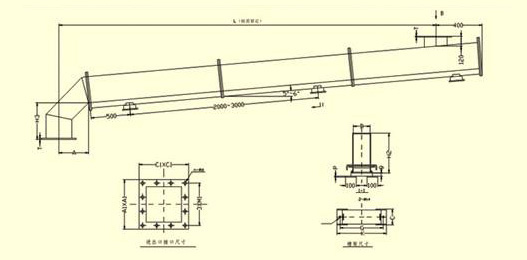

       斜槽安装尺寸图
       斜槽安装尺寸
规格B A P Q G K A1 T C1 N D M1 H3 H2
125 200 8 40 200 250 200 5 280 12 10 80 200 286
150 250 8 40 220 250 200 5 280 12 10 80 250 306
170 250 8 40 240 270 250 5 340 12 10 100 250 336
200 300 8 40 270 300 250 5 340 12 10 100 250 346
250 300 10 40 320 350 250 5 340 12 12 100 300 346
300 300 10 45 370 400 300 8 390 12 12 120 300 356
350 300 10 45 420 450 350 8 440 12 12 135 300 356
400 300 10 45 470 450 400 10 500 12 14 135 300 366

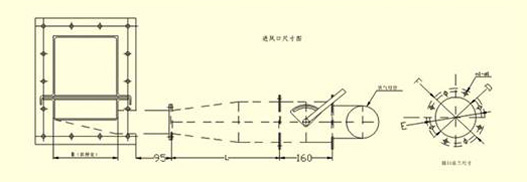

       斜槽进风口联接尺寸图
